Топографическая съемка – это комплекс геодезических работ, выполняемых для создания подробного плана (топографической карты) местности, отображающего рельеф, контуры, гидрографию, растительность, дорожную сеть, здания и сооружения, а также другие элементы местности. Фактически, это «создание подробной цифровой или аналоговой модели» участка земли, необходимой для проектирования, строительства, землеустройства и других целей.

Зачем нужна топографическая съемка?

Топографическая съемка необходима для:

• Проектирования строительства: Определение оптимального места для размещения зданий и сооружений, трассировки дорог и инженерных сетей с учетом рельефа местности и других факторов.
• Землеустройства и кадастра: Определение границ земельных участков, их площади и местоположения, а также составление кадастровых планов.
• Ландшафтного дизайна: Планирование благоустройства территорий, создание ландшафтных композиций и озеленение.
• Инженерных изысканий: Получение исходных данных для проведения инженерно-геологических, гидрометеорологических и экологических исследований.
• Геологоразведки: Определение местоположения геологических объектов и проведение геофизических исследований.
• Создания и обновления карт и планов: Создание новых и обновление существующих карт и планов различных масштабов.
• Мониторинга окружающей среды: Оценка изменений рельефа местности, вызванных природными и антропогенными факторами.

Виды топографических съемок:

• По масштабу:

Мелкомасштабная съемка (1:10000 и мельче): Используется для создания обзорных карт и планов больших территорий.

Среднемасштабная съемка (1:2000 — 1:5000): Используется для проектирования крупных объектов инфраструктуры, планирования территорий и землеустройства.

Крупномасштабная съемка (1:500 — 1:1000): Используется для проектирования зданий и сооружений, прокладки инженерных сетей и ландшафтного дизайна.

Съемка в масштабе 1:200 и крупнее: Используется для детального проектирования отдельных элементов зданий и сооружений, а также для контроля строительства.

• По методу выполнения:

Наземная съемка: Выполняется с использованием геодезических приборов (тахеометры, нивелиры, теодолиты).

Аэросъемка: Выполняется с использованием летательных аппаратов (самолеты, вертолеты, беспилотные летательные аппараты (БПЛА)).

Спутниковая съемка: Выполняется с использованием спутниковых навигационных систем (GPS, ГЛОНАСС).

Комбинированная съемка: Использует сочетание различных методов съемки.

Этапы топографической съемки:

Подготовительные работы:

• Сбор и анализ существующей информации: Изучение имеющихся карт, планов, аэрофотоснимков и другой информации об участке съемки.
• Получение разрешений: Получение разрешений на проведение топографической съемки, если это необходимо.
• Рекогносцировка местности: Обследование участка съемки для определения оптимальных методов съемки и планирования работ.

Полевые работы:

• Создание геодезической сети: Создание геодезической сети (опорной и съемочной) для обеспечения точности измерений.
• Топографическая съемка: Выполнение топографической съемки участка с использованием выбранного метода (наземного, аэрофотосъемки, спутникового).

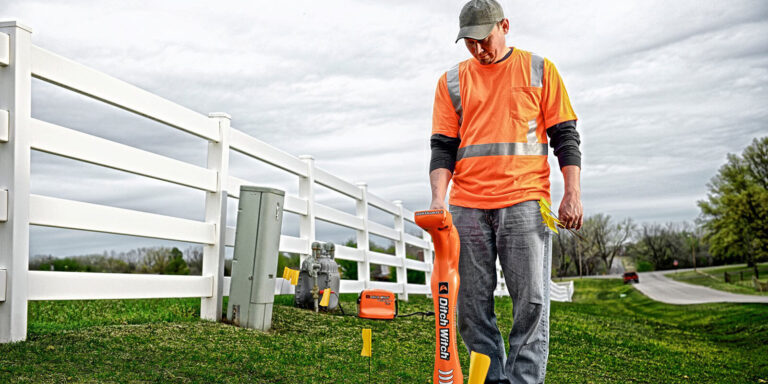

• Съемка коммуникаций: Выявление и съемка подземных и надземных коммуникаций (водопровод, канализация, электрокабели, газопроводы).

Камеральные работы:

Обработка геодезических данных: Обработка результатов измерений с использованием специализированного программного обеспечения.

Создание топографического плана (карты): Создание топографического плана (карты) в цифровом или аналоговом виде.

Согласование с заинтересованными организациями: Согласование плана с владельцами коммуникаций и другими заинтересованными организациями.

Составление отчетной документации:

Составление технического отчета: Составление технического отчета, содержащего описание выполненных работ, использованное оборудование, результаты измерений и оценку точности.

Передача материалов заказчику: Передача заказчику топографического плана (карты) и технического отчета.

Кто выполняет топографическую съемку?

Топографическую съемку должны выполнять квалифицированные инженеры-геодезисты, имеющие опыт работы в геодезии и землеустройстве и владеющие современными геодезическими и программными инструментами. Как правило, это специализированные геодезические организации, имеющие лицензию на выполнение геодезических работ.

Важные аспекты:

• Масштаб топографической съемки должен соответствовать целям и задачам проектирования.
• Необходимо использовать высокоточное геодезическое оборудование и программное обеспечение.
• Геодезические данные должны быть тщательно обработаны и проверены.
• Топографический план (карта) должен быть составлен в соответствии с требованиями нормативных документов.

В заключение, топографическая съемка является важным этапом при планировании и реализации различных проектов. Использование современных геодезических методов и программного обеспечения позволяет получить точные и подробные данные о местности, что является основой для принятия обоснованных проектных решений.
